【PoE专栏】3招轻松分辨标准PoE与非标PoE交换机
发布时间：2024-03-24
来源：宇视通科技 浏览次数：575
标准PoE交换机
前两期“PoE专栏”，我们介绍了PoE系统组成、供电原理、PoE供电国际标准、PoE供电方案优势等，相信大家对PoE技术的了解又进了一步。
在平时与用户的交流中，经常会有客户会咨询，如果买到了非PoE交换机会怎么样?如何判别非标PoE交换机?今天我们就来谈一谈非标PoE与标准PoE交换机的分辨。
01非标PoE和标准PoE
一句话，对于符合IEEE 802.3af/at/bt标准，同时具有握手协议的就是标准PoE。非标PoE不具有握手协议，提供的是12V、24V或者固定的48V直流供电。
标准的PoE供电交换机内部有PoE控制芯片，在供电之前有检测的功能，当设备连接好之后，PoE供电器会向网络中发送一个信号，检测网络中的终端是否为支持PoE供电的PD设备。而非标准PoE产品是强供型网线供电装置，一通电即供电，没有检测步骤，不管终端是否是PoE受电设备都供电，极易烧毁接入设备。

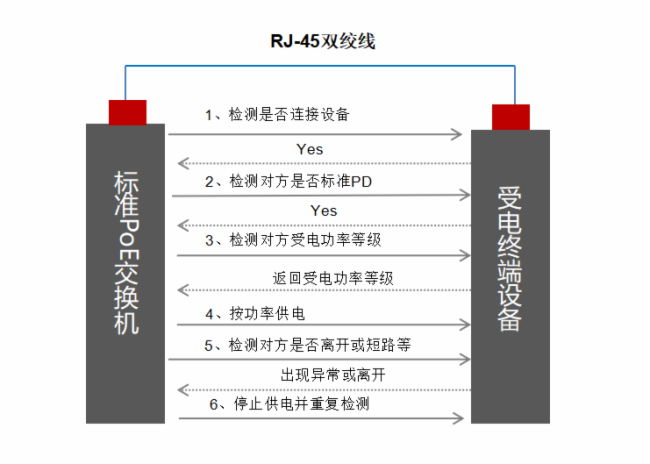

标准PoE供电的检测流程
市面上还有一种假的PoE交换机，这种设备只是通过一个PoE交换机合路器将DC电源合并到网线中，不能通过标准的PoE交换机来供电，也很容易烧毁设备。
02非标PoE交换机的常用辨别方法
那么如何分辨非标PoE交换机呢?以下几个方法可以尝试。
1、看电压
首先从供电电压粗略判断。IEEE 802.3 af/at/bt协议规定，标准的PoE端口输出电压范围是44-57V之间。凡是供电标准电压非48V的，都是非标产品，比如常见的12V，24V供电产品。但48V供电也未必就一定是标准PoE产品，这就要用到万用表这类电压测量工具来鉴别究竟。

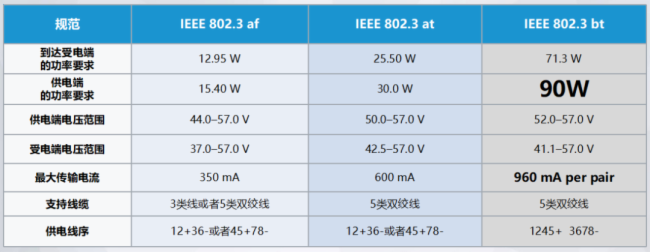

标准PoE供电电压范围、电流及功率要求
2、用万用表测
启动设备，将万用电表调至电压测量档位，用万用电表两表笔分别点触PSE设备供电脚(通常是RJ45端口的1/2,3/6或者4/5,7/8)，如果测出有48V或其它电压值(12V、24V等)稳定输出的设备即是非标产品。因为在这个过程中，PSE不对受电设备(这里为万用表)做检测，直接采用48V或其它电压值供电。

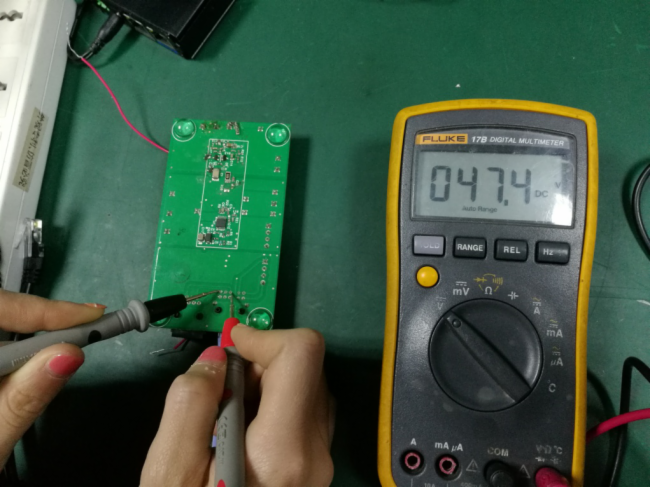

万用表检测
反之，如果测量不出电压，万用表表针在2~18V之间跳动，则为标准PoE。因为在这个阶段，PSE在对PD端(这里为万用表)进行检测，而万用电表不是合法的PD，PSE不会供电，无稳定电压产生。
3、借助PoE探测器
为方便工程安装管理人员对PoE网络线路进行快速辨识和检测，判断网络信号是否具有PoE供电，PoE是否工作正常，以及设备是标准PoE还是非标PoE产品，优特普研发了PoE探测器。
该产品支持中跨检测(4/5 7/8)和末跨检测(1/2 3/6)，支持IEEE802.3 af/at标准PoE和非标准PoE;具备公头和母头接口，可探测PoE接口或电缆。只需把PoE探测器接上有源网络，位于PoE探测器的LED就会亮起或闪烁。闪亮为标准PoE ，常亮为非标准PoE。 小小的探测工具，即可为工程施工提供便捷。

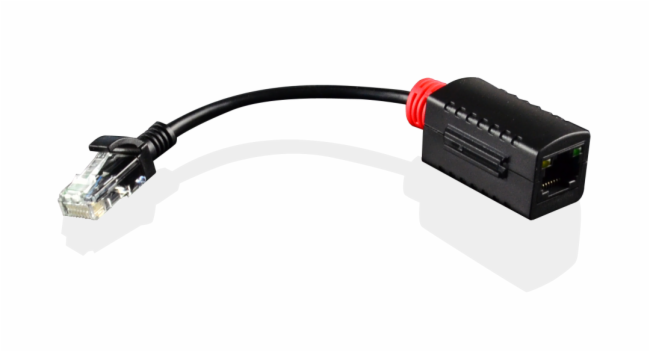

优特普PoE探测器
03专业检测：采用专业测试仪
以上为常用的较为简单的PoE交换机辨别方法。对于专业厂家来说，可以采用Sifos等专业测试仪来验证PoE PSE/PD设备是否符合IEEE802.3 af/at/bt 国际标准的要求。
Sifos测试仪作为芯片、厂商协议一致性测试工具，可满足 PD 芯片/网络设备商 PD功能及实现是否符合 802.3 af/at/bt 协议一致性要求。IEEE802.3at/af/bt标准里面规定了容性、阻抗、电流、电压、功率以及时序参数的范围限值，专业测试仪提供了一套全自动化的测试方法，可以一目了然自动评判是否通过了标准测试。

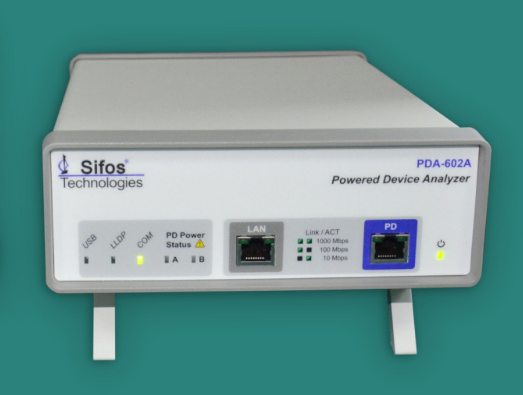

Sifos测试仪
但这类专业测试设备较为昂贵，目前业界只有华为、优特普等少数PoE厂家采用。也有第三方机构可以提供此类测试服务，但费用昂贵。
04看产品外观
一般，正规厂商都比较注重品牌形象，产品外观也都比较精致，显示出其专业度。品牌厂商生产的PoE交换机一般都有底部标贴，产品命名上会带-P、PWR、-POE、-XP等字母，或者在交换机前面板产品描述中带POE字样。如果这些都没有，那么很可能买到了杂牌或非标PoE交换机。

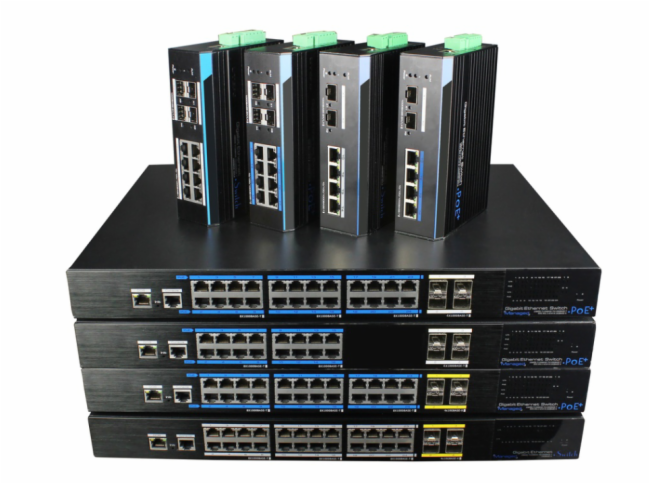

优特普标准PoE供电交换机
温馨提示
在工程应用中，不仅要尽量选择标准的PoE交换机，还要选择标准的PoE交换机终端。为避免买到假的PoE交换机或非标PoE交换机，诚挚建议用户朋友们从正规渠道购买品牌厂商生产的产品，以绝后患。
