摄像机和CCTV系统如何实现防雷电涌保护?
发布时间:2024-05-18 来源:宇视通科技 浏览次数:722
视频系统通常包括最少一台摄像机、监视器、数据存储设备和一条合适的视频传输回路。在控制中心常常还配备摄像机的云台控制器,可调整摄像机的水平和俯仰的角度,使操作员可以调整观察视角和位置。

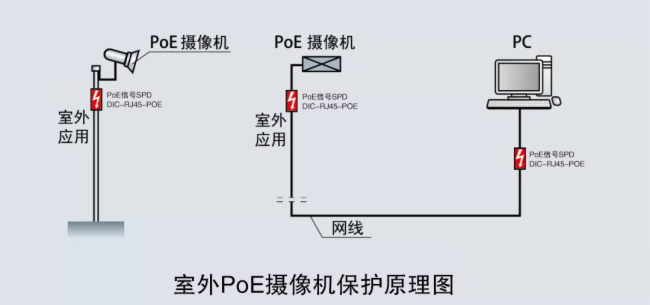

通常情况下,现场接线盒和控制中心显示器之间的传输线是同轴电缆或双绞线线缆,它将穿越多个防雷分区,会有比较高的雷击风险。而随着技术的进步,视频监控系统越来越多地利用双绞线作为有线传输方案。在监控小范围区域的系统中,摄像机可以选用PoE方案,仅使用一根双绞线电缆即可同时传输视频信号和对设备供电。如需监控区域较大,设备与设备之间相隔距离较远PoE方案无法满足需求时,也可以采用双绞线传输数据,而另外布设电源的方案。

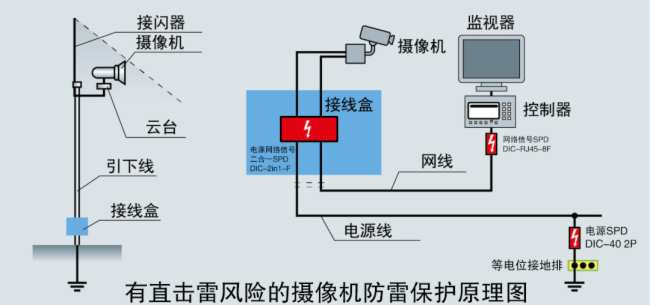

上图展示了安装在立杆上的CCTV摄像机。如果现场有直击雷的风险,则必须考虑立杆的外部防雷(接闪器、引下线、接地系统等),同时远程控制机房或控制中心所在的建筑业必须具有外部防雷系统,这样可以防止CCTV系统设备被直接雷击。接线盒和摄像机之间的连接电缆应安装在金属立杆中。否则,需尽量将摄像机电缆布设到金属管中并与立杆等电位连接。
由于雷击电流或电涌可能沿着电源或信号电缆向两端侵袭,因此接线盒出线端与远程控制机房或控制中心的进线端,都必须设置相应的雷电流等电位连接(安装电涌保护器)。

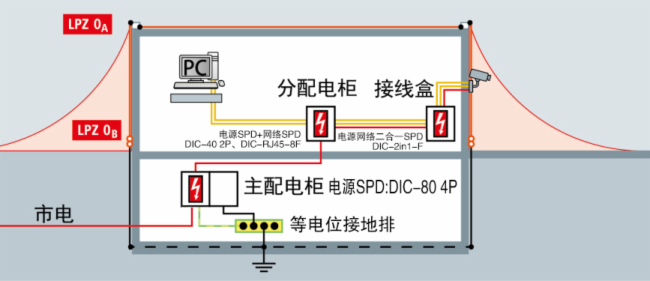

如上图,如果摄像机安装在建筑物的外部,则应确保摄像机位于雷击保护的区域内或受到接闪器系统保护免受直接雷击。

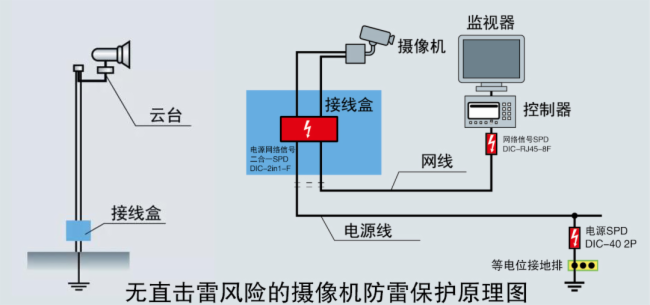

若建筑物受到雷击或附近出现雷击的风险较低,建筑物可能不配备外部防雷系统,但是CCTV系统仍然会受到远处雷击产生的电磁脉冲影响。在这种情况下,如果不做额外保护,系统仍然可能因为雷电活动受损,而安装电涌保护器则可以提供足够的保护
